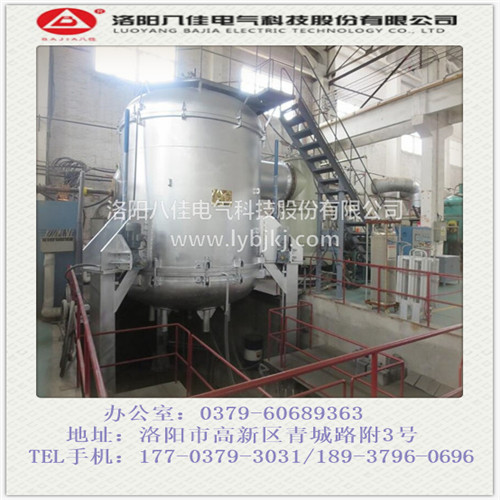

氣相沉積爐整體結構采用井式碳化爐結構。主要由爐體系統、控制系統、真空系統、冷卻系統、進氣系統、過濾系統、操作平臺等部分組成組成。 　　氣相沉積爐系統主要由爐蓋、爐體、爐底、保溫層、發熱體、引電體組成，爐殼為圓柱形結構，分爐體和爐頂蓋、爐底三部分，主要使用Q235鋼材，爐體、爐蓋、爐底均為夾層水冷結構，夾層內設置蛇形導流板，既可以引導水流流向又可以加強爐體壁抗壓能力，爐體上設置電極座、測溫座。抽氣口位于爐頂蓋或爐體側壁上。 　　加熱及保溫層，發熱體采用帶式合金發熱體，分三個加熱區，三角形加熱，分布在爐腔四周;保溫層：采用全纖維爐襯復合保溫結構，既可以讓爐膛整潔成型又可以保持良好的保溫性能，成型后的保溫層分別固定在爐壁、爐蓋上，操作與維護非常方便。 　　氣相沉積爐的爐膽采用高溫耐熱鋼，為保證高溫真空下的工作強度，采用雙真空結構。爐膽內外同時抽真空，并設置手動及自動壓差閥。考慮真空放電現象，采用低電壓大電流的供電方式。

　　大多數的真空燒結爐操作者都知道，該設備雖然操作簡單安全，但如果沒有嚴格按照使用規章制度使用就會有產生安全隱患。因此在使用時，一定要認真對待注意事項，確保生產安全。 　　真空燒結爐使用過度，會發脆不能接觸。因此有損壞時應及時更換。真空燒結爐循環水的保暖問題，在冬天要尤為注意，以防水管爆裂。 　　爐體在使用后應保持真空，如此可以保證真空燒結爐下次抽真空速度會快些。因設備較復雜，建議新手使用時要嚴格實行用前培訓，用后檢查，操作使用要記錄等規定。 　　有些高溫熱處理爐也可當作真空燒結爐使用，用于燒結爐時要注意，爐內放置坩堝后，在蓋上保溫屏蓋時，不要忘記蓋其中間的小蓋，以免燒損電爐。
